Beskrivning
FB Luftspaltsventil – Brandventil för ventilerade fasader och takfot

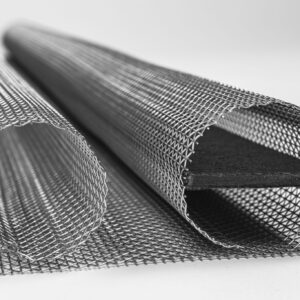

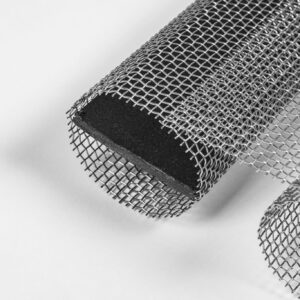

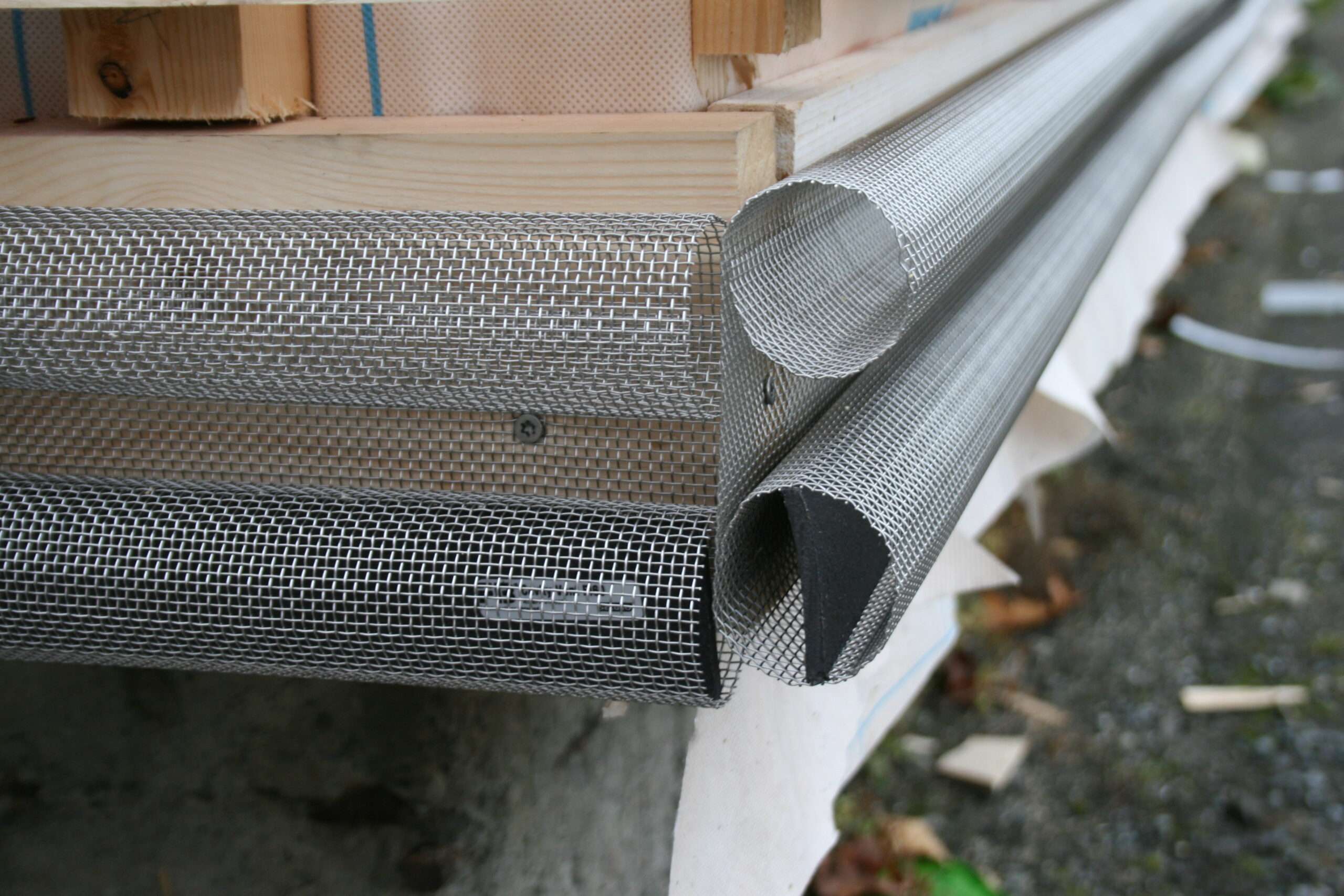

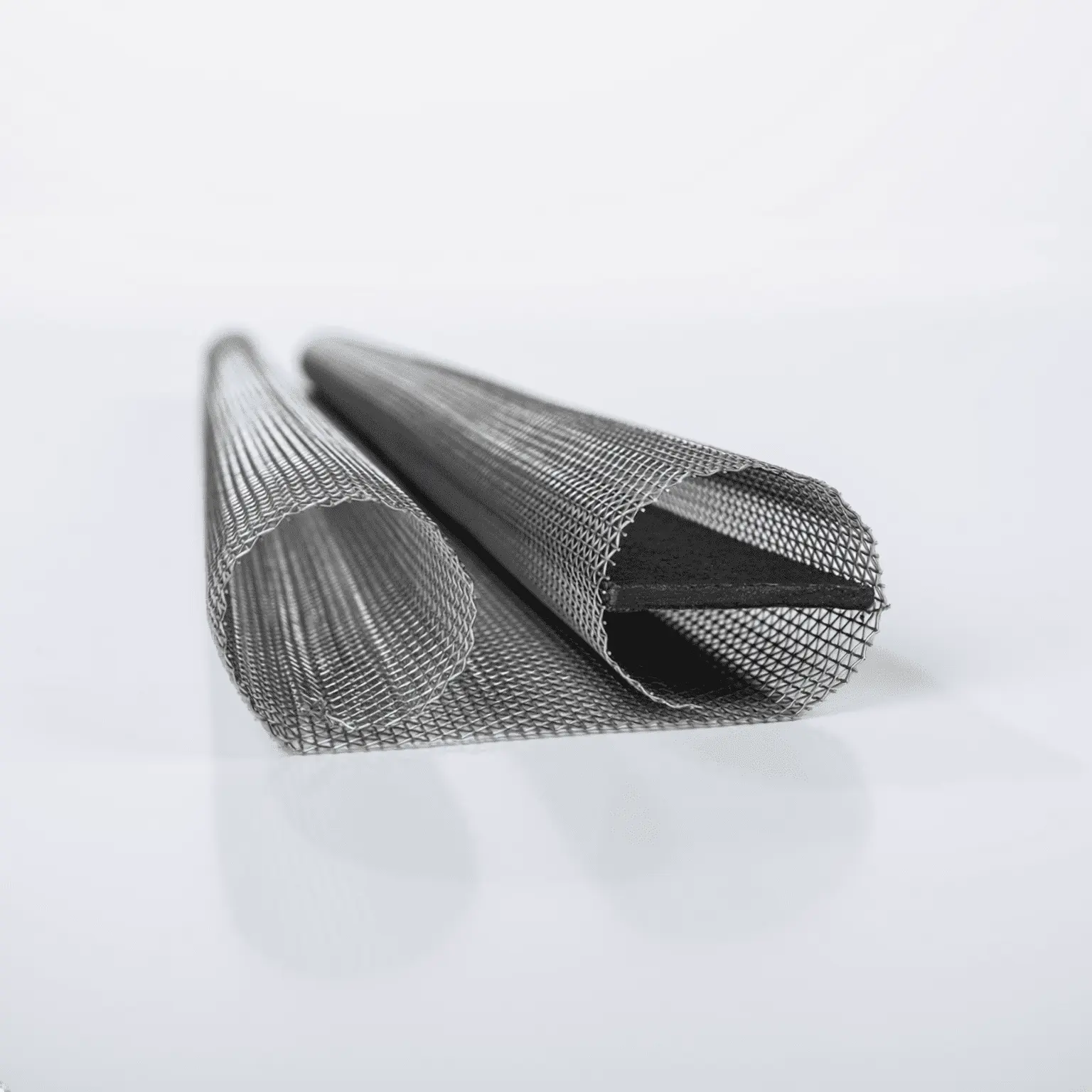

FB Luftspaltsventil är en passiv brandbarriär i rostfritt stål (AISI 304) med intumescent (svällande) material. Ventilen sektionerar luftspalten under fasadbeklädnaden och förhindrar brandspridning, samtidigt som den säkerställer fullgod ventilation och dränering under normala förhållanden.
Vid brand reagerar det intumescenta materialet vid över 200 °C och expanderar snabbt för att blockera hela hålrummet. Flammor, gnistor och brännande glöd stoppas omedelbart. Ventilen är helt passiv, den kräver ingen ström, ingen aktivering och normalt inget underhåll under hela livscykeln.
Nätmaterialet i rostfritt stål ger dessutom ett effektivt skydd mot möss och andra skadedjur som annars kan ta sig in i luftspalten, en dubbel funktion i en och samma produkt.
Produkten är testad och klassificerad enligt SS-EN 1366-4:2006, EN 1366-4+A1:2010 och prEN 1364-6:2022 samt ASTM 2912 (plötsligt flamtest). Dessutom är produkten tredjepartstestad i fullskaliga fasadtester: SP Fire 105, Lepir2 och BS 8412. Brandklass EI30 till EI90 beroende på konfiguration, materialkombination och antal intumescenta lister.
FB Luftspaltsventil är CE godkänd med ETA-25/0626 samt godkänd av RISE Fire Research med produktdokumentation RISEFR 010-0238 (giltig till 2028-01-01). Alla fyra varianter har miljödeklarationer (EPD) från EPD Norge enligt EN 15804+A2. Produkten är listad i Svanens Husproduktportal, vilket innebär att den kan användas i Svanmärkta byggnader.
Tekniska specifikationer
| Egenskap | Värde |

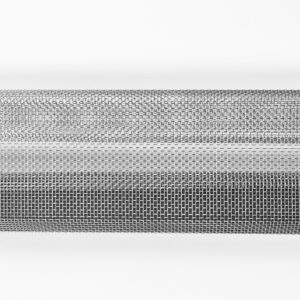

| Material nät | AISI 304 rostfritt stål, tråddiameter 0,56 mm, maskvidd 2 mm |
| Intumescent material | Therm-A-Flex, Kerafix Flexpan 200, ART-FSVX eller ART-FSVA |
| Brandklass | EI30, EI60 och EI90 (EN 13501-2) |
| Tillgängliga djup | 23 mm, 28/30 mm, 36 mm och 50 mm |
| Höjd per variant | 23 mm: 112 mm / 28–30 mm: 87 mm / 36 mm: 112 mm / 50 mm: 150 mm |
| Längder | 530 mm och 1 130 mm |
| Vikt (1 130 mm) | 23 mm: 0,52 kg / 28 mm: 0,57 kg / 36 mm: 0,75 kg / 50 mm: 1,10 kg |
| Teststandarder | SS-EN 1366-4:2006, EN 1366-4+A1:2010, prEN 1364-6:2022, ASTM 2912, SP Fire 105, Lepir2, BS 8412 |
| Produktdokumentation | ETA-25/0626, RISEFR 010-0238 (RISE Fire Research), CSTB AL16-182 |
| Miljödeklaration | EPD Norge (EN 15804+A2) — alla 4 storlekar |
| Svanens Husproduktportal | Listad — godkänd för Svanmärkta byggnader |
| REACH | Uppfyller kemikalieförordningen REACH |
| Skadedjursskydd | Nätmaterialet hindrar möss och andra skadedjur |
| Montering | 3 skruvar per enhet (gips- eller betongskruv) |
| Byggnadens livslängd | Ca 60 år |
Brandklasser per konfiguration (RISEFR 010-0238)
Tabellerna nedan baseras på RISE Fire Research testrapporter. Brandmotståndet avser integritet och isolasjon (EI).
Hålrum 36 mm
| Material i hålrum | List (mm) | Enkel/dubbel | Ändtätning | Brandklass |
| 2×6″ gran | 4,5/5 × 45 | Dubbel | Stenull | EI30 |
| 13 mm gips (Gyproc GN 13) | 4,5/5 × 45 | Dubbel | Stenull | EI60/EI90* |
| 13 mm gips (Gyproc GN 13) | 4,5/5 × 45 | Enkel | Stenull | EI60 |
| 19 mm trä + 12 mm fibersk. | 4,5/5 × 45 | Enkel | Stenull | EI30 |
* EI90 gäller för Therm-A-Flex och ART-FSVA. Kerafix Flexpan 200 och ART-FSVX ger EI60.
Hålrum 50 mm (Therm-A-Flex)
| Material i hålrum | List (mm) | Enkel/dubbel | Ändtätning | Brandklass |
| Fibercementskiva + mineralull A2 (≥135 kg/m³) | 6 × 60 | Enkel | Stenull | EI90 |
| 13 mm gips (Gyproc GN 13) | 6 × 60 | Enkel | Stenull | EI60 |
| 13 mm gips (Gyproc GN 13) | 6 × 60 | Dubbel | Stenull | EI90 |
Hålrum 50 mm (Kerafix Flexpan 200)
| Material i hålrum | List (mm) | Enkel/dubbel | Ändtätning | Brandklass |
| Fibercementskiva + mineralull A2 (≥135 kg/m³) | 6 × 58 | Enkel | Stenull | 80 min |
| 15 mm gips typ F (Norgips Brannplate) | 6 × 58 | Enkel | Stenull | 101 min |
| Gran 36×198, ≥460 kg/m³ | 6 × 58 | Enkel | Stenull | 68 min |
Tillgängliga varianter
| Variant | Djup | Höjd | Vikt | GWP A1–A3 | EPD-nummer |
| FB Luftspaltsventil 23 | 23 mm | 112 mm | 0,52 kg | 3,46 kg CO₂-eq | NEPD-5507-4806 |
| FB Luftspaltsventil 28/30 | 28–30 mm | 87 mm | 0,57 kg | 3,62 kg CO₂-eq | NEPD-5508-4810 |
| FB Luftspaltsventil 36 | 36 mm | 112 mm | 0,75 kg | 4,58 kg CO₂-eq | NEPD-5380-4700 |
| FB Luftspaltsventil 50 | 50 mm | 150 mm | 1,10 kg | 5,95 kg CO₂-eq | NEPD-5509-4804 |
Luftspaltsventil användningsområden

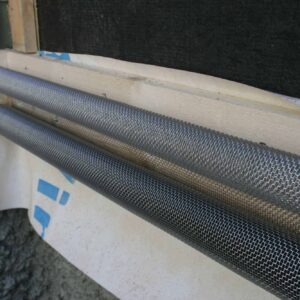

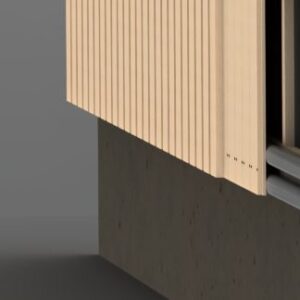

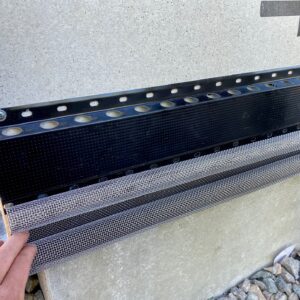

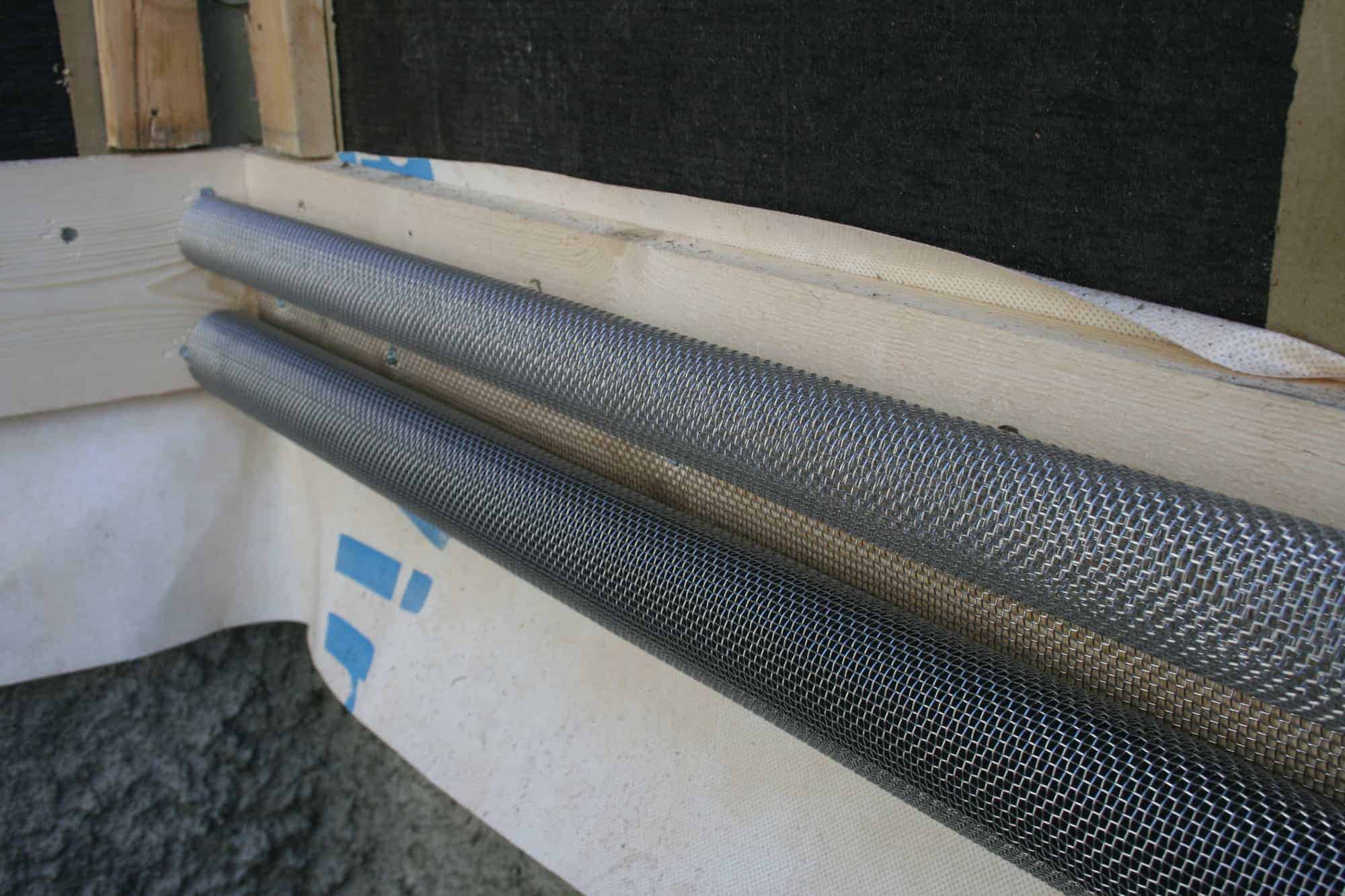

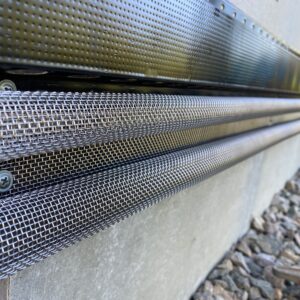

- Luftspalter i ventilerade fasader
- I fasad vid brandavskiljande bjälklag

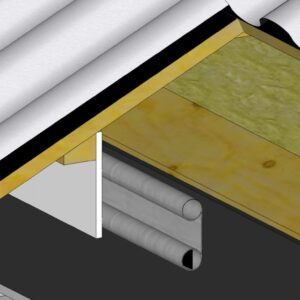

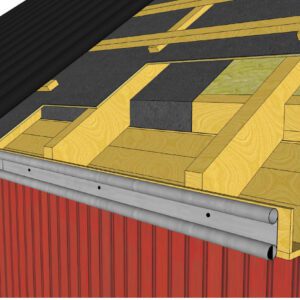

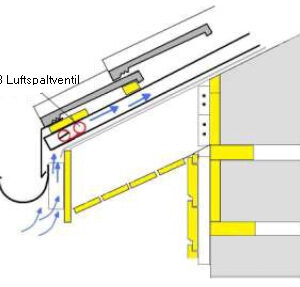

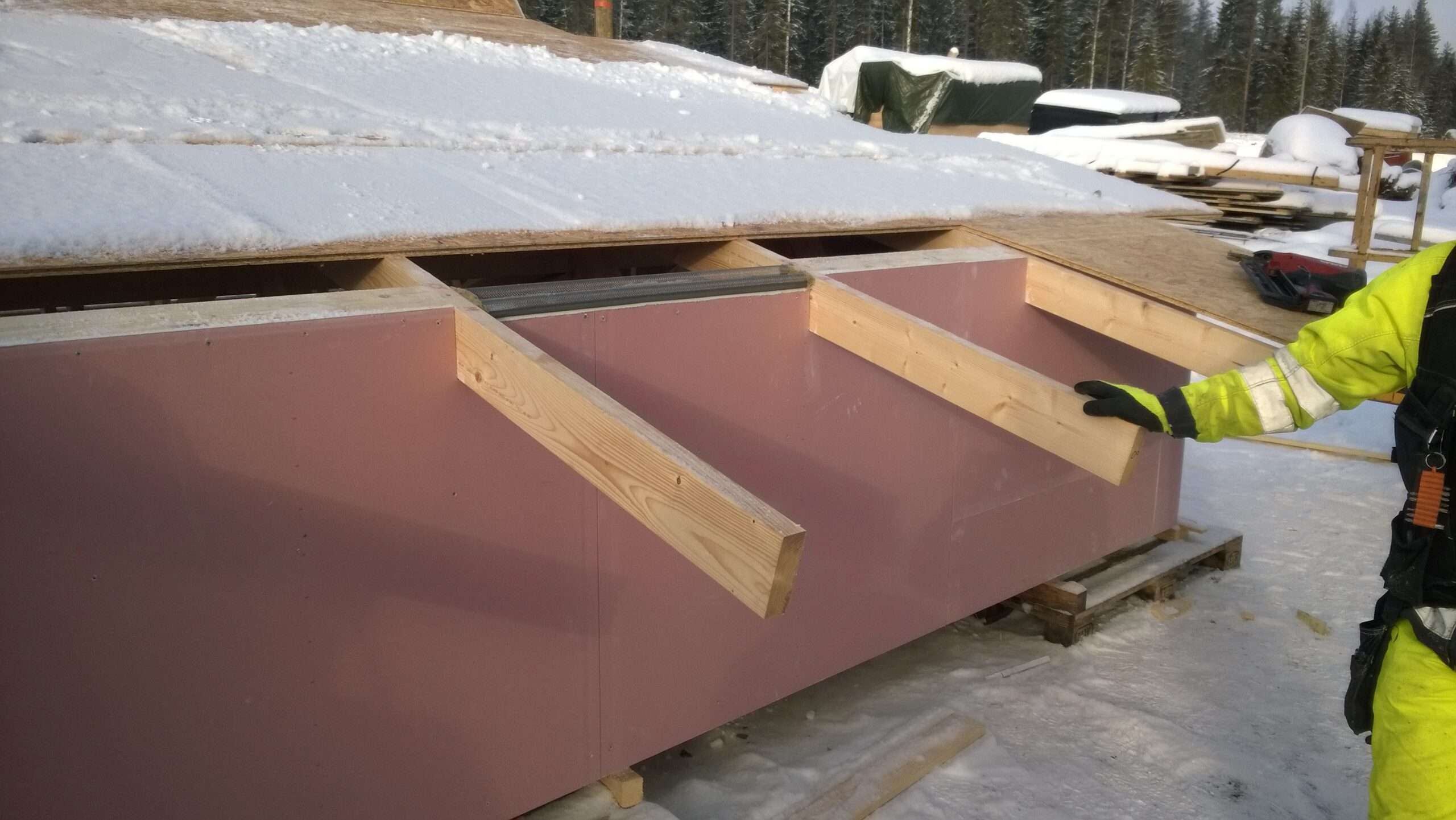

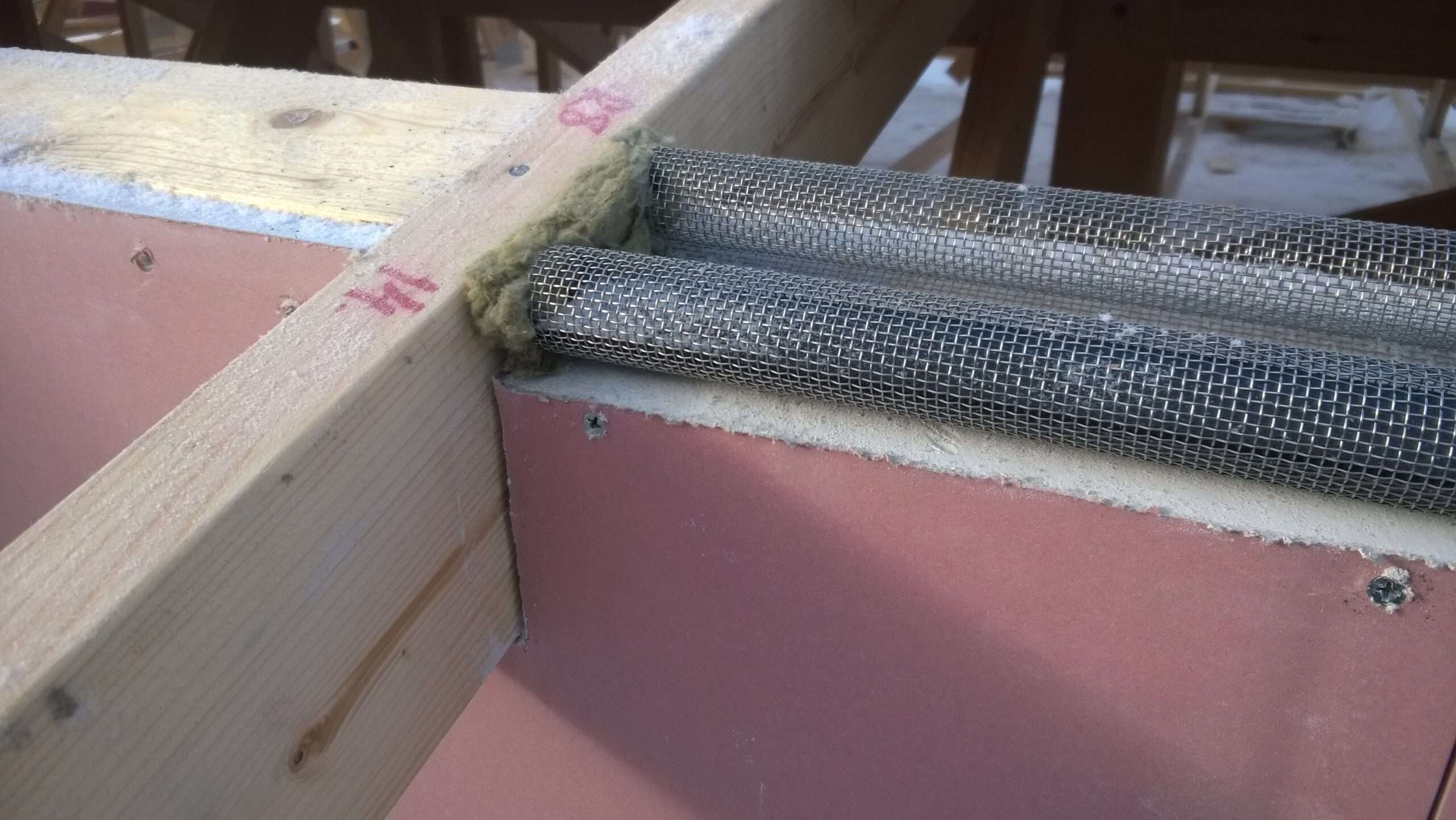

- Luftspalter i takfot
- Andra hålrum i konstruktioner där brandspridning behöver begränsas

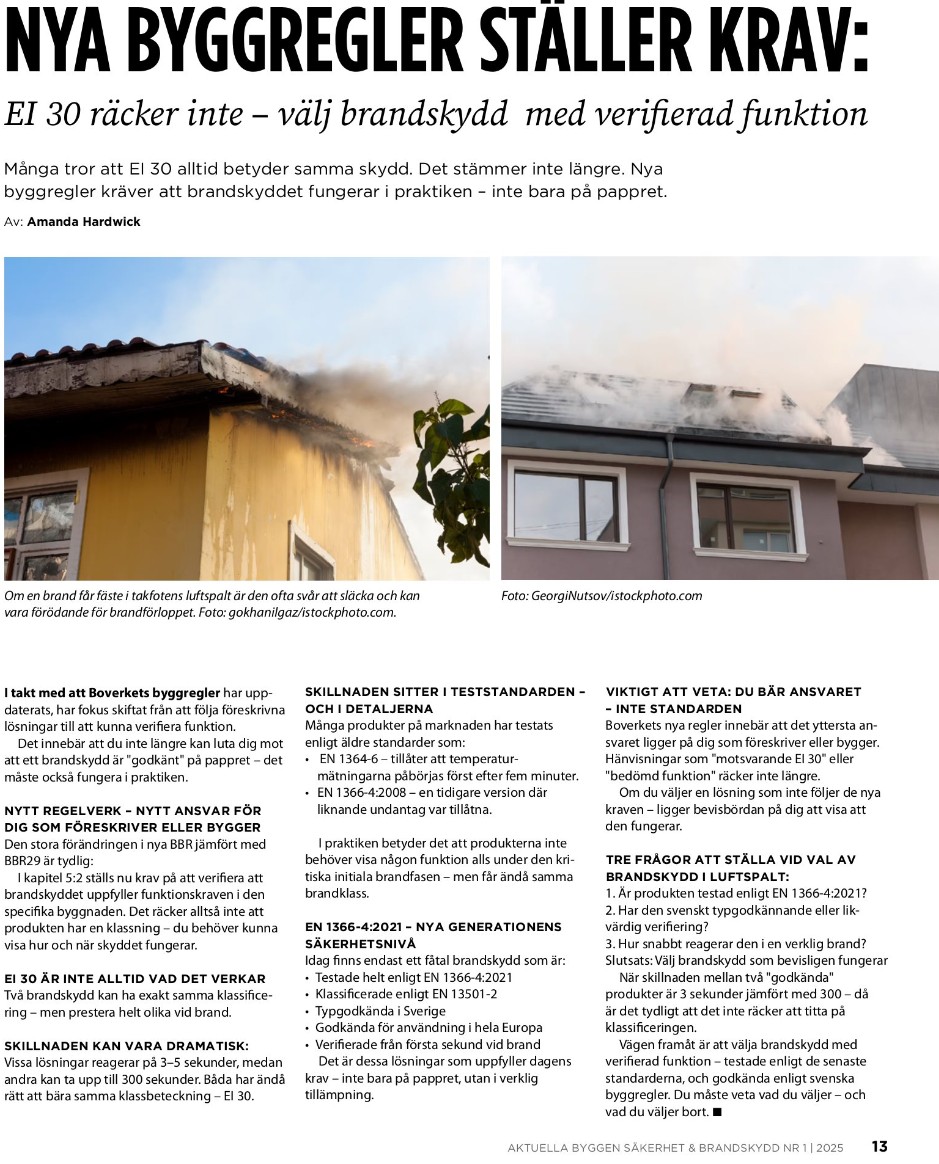

Relevanta krav enligt BBR 29
Enligt Boverkets Byggregler (BBR 29) 5:535 ska vinds- och undertaksutrymmen utformas så att skyddet mot brandspridning mellan brandceller upprätthålls. Allmänt råd: Risken för brandspridning från fönster via takfot till vind, som utgör en annan brandcell, bör begränsas. Detta kan t.ex. ske genom att takfoten utförs i avskiljande förmåga i lägst klass EI 30.
BBR 5:551 ställer krav på ytterväggar i byggnad klass Br1: den avskiljande funktionen ska upprätthållas mellan brandceller och brandspridning inuti väggen ska begränsas.
Brandsäkerhet i trähus och flerbostadshus
Brandsäkerhet i trähus är avgörande, särskilt vid byggandet av flerbostadshus och höga träkonstruktioner där luftspalter i ventilerade fasader utgör en potentiell väg för brandspridning mellan våningsplan. FB Luftspaltsventil sektionerar luftspalten och upprätthåller brandcellsgränser utan att begränsa ventilationen som är nödvändig för träfasadens livslängd.

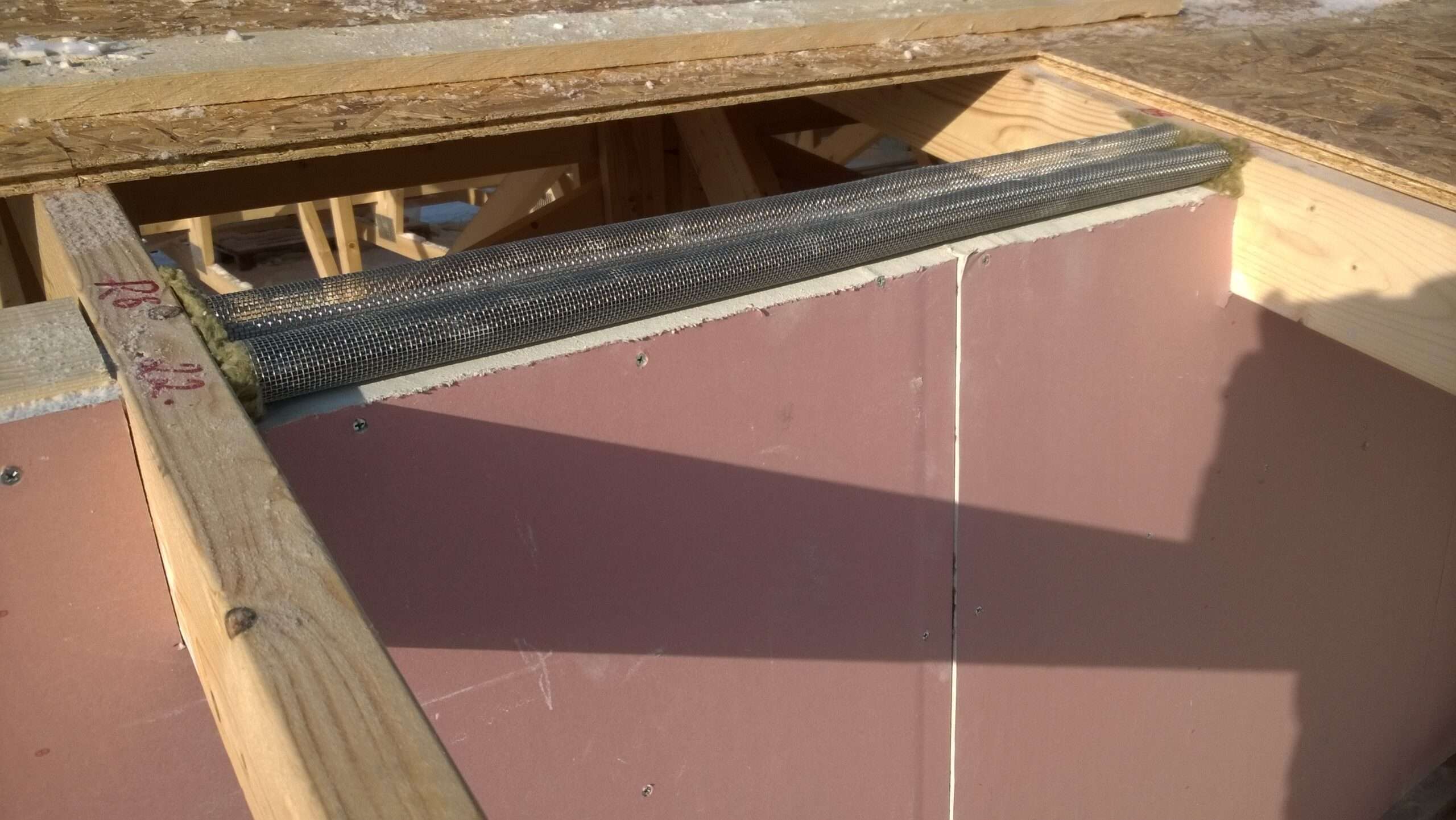

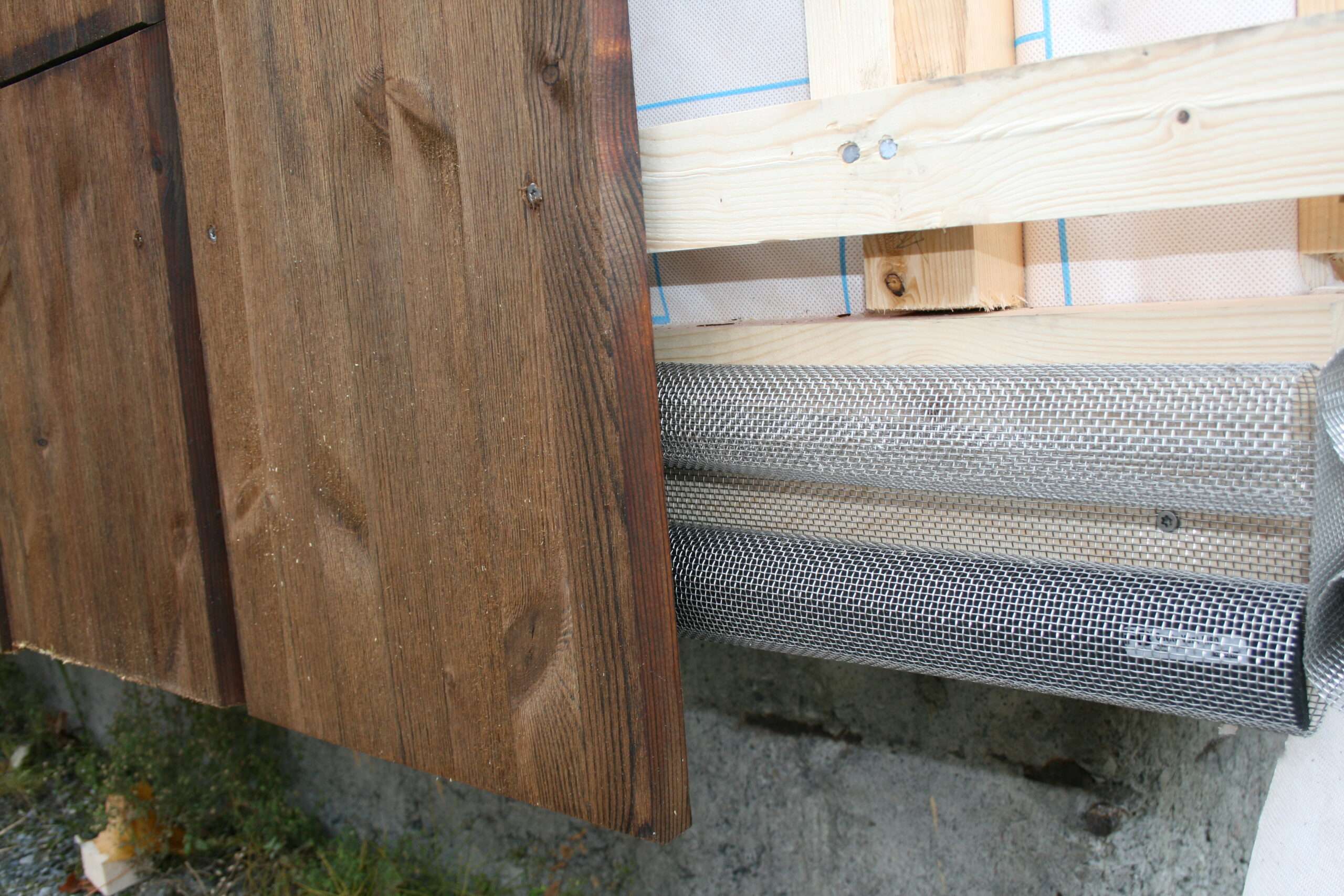

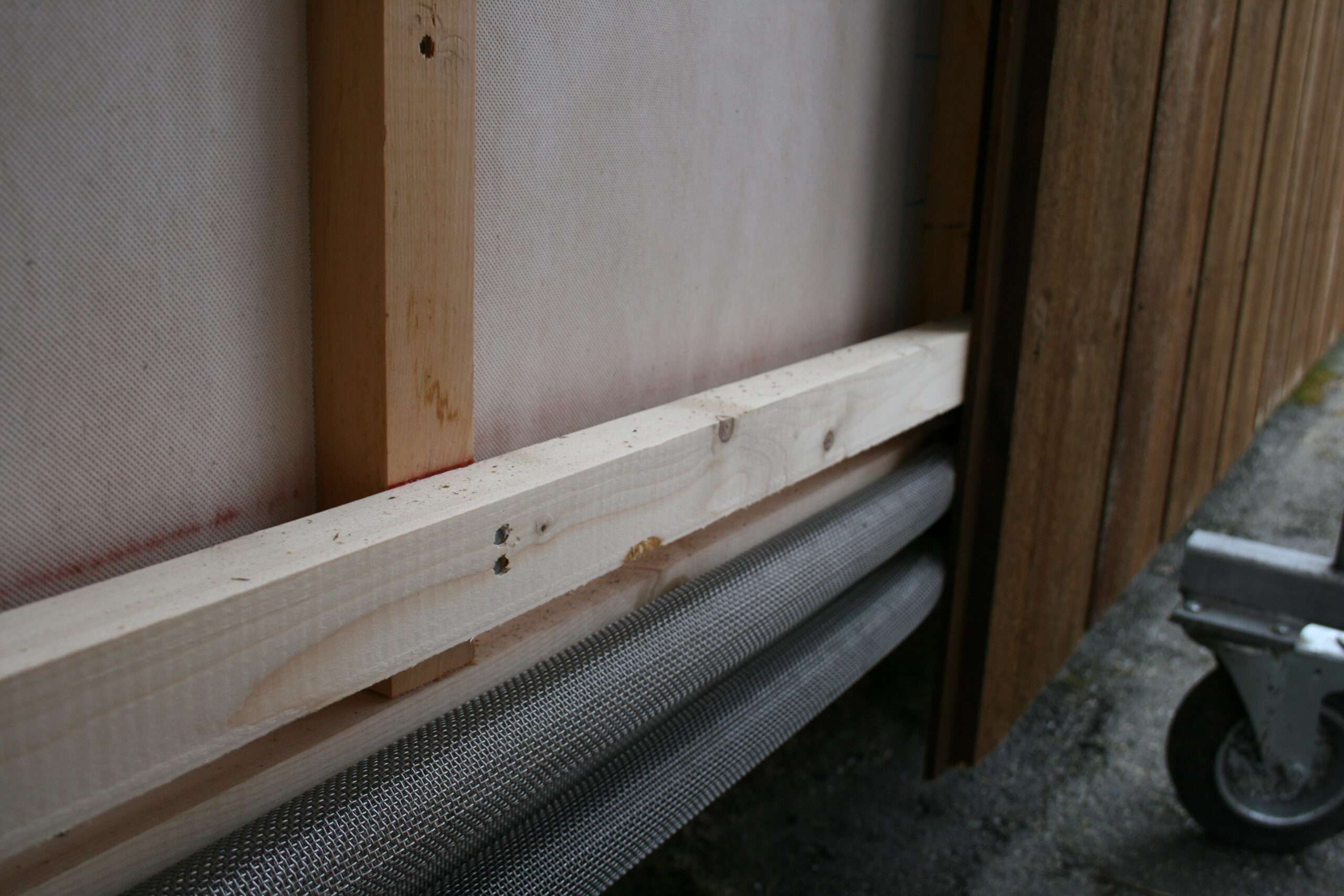

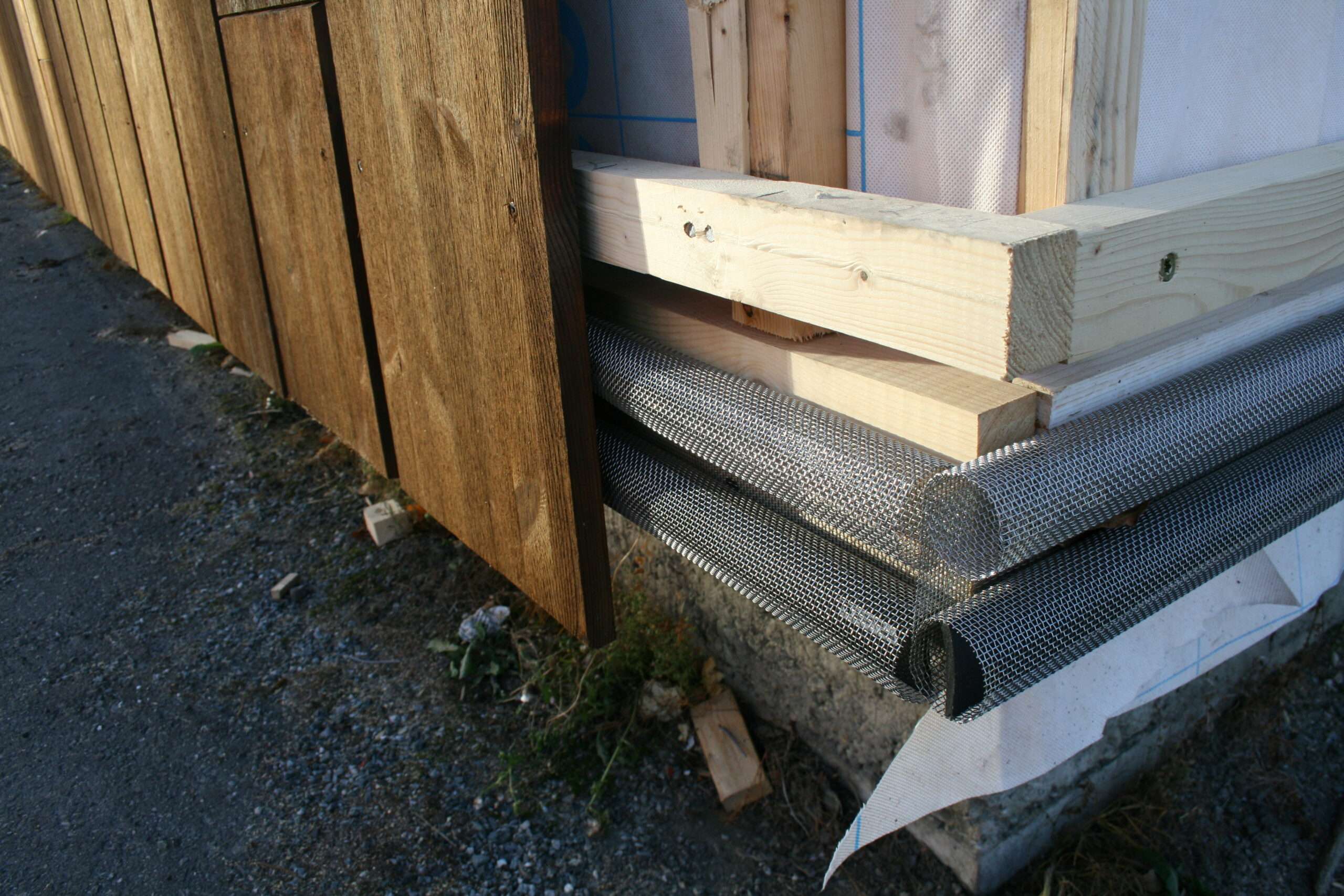

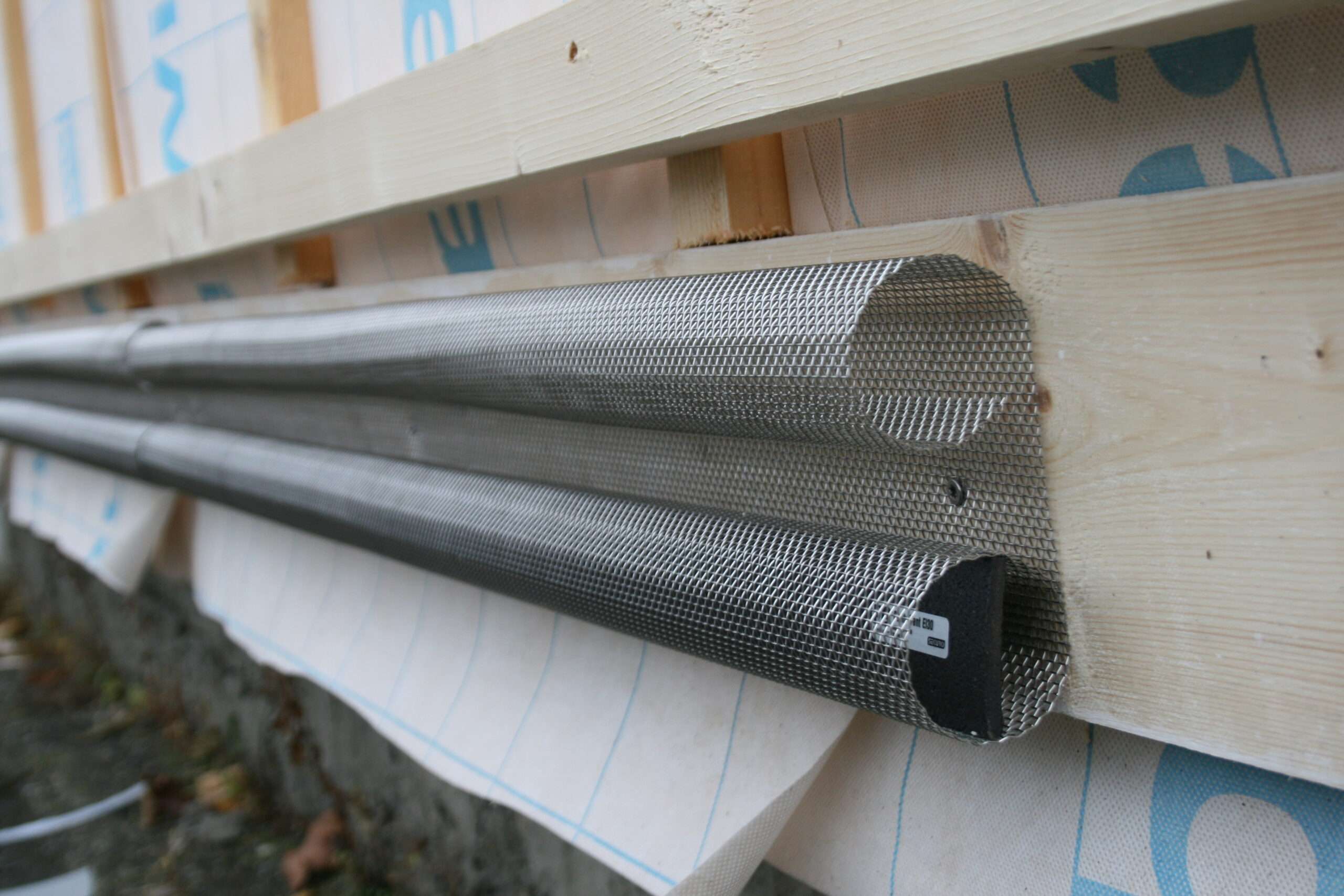

Med fyra djup (23, 28, 36 och 50 mm) och brandklasser från EI30 till EI90 kan ventilen anpassas till olika konstruktionstyper, från radhus och äldre träbyggnader till moderna höga trähus. Ventilen installeras bakom fasadbeklädnaden och möjliggör fortsatt luftventilation utan att täppa till hålrummet. Vid brand aktiveras det intumescenta materialet och förhindrar effektivt spridning av eld i dolda utrymmen.
Observera: Hela konstruktionen runt ventilen måste ha minst samma brandklassificering som ventilen för att säkerställa optimal brandskyddseffekt.
💡 Tips: FB Luftspaltsventil är helt passiv och innehåller inga rörliga delar. Produkten kan returneras till Securo efter demontering för evaluering, testning och dokumentation för återbruk, cirkulär ekonomi i praktiken. Rostfritt stål AISI 304 kan återvinnas. Alla varianter har EPD enligt EN 15804+A2.
